Amplificatore Finale |
 |
|
|
| Realizzato prendendo i pezzi da uno Yamaha DSP-Z9 guasto, si compone della scheda più piccola presente nell'apparecchio, a cui ho tolto la sezione mono da 170W. A parte il frontale da 1cm di HI-FI2000, il resto è tutto materiale di recupero; contenitore, forato sul fondo e sul coperchio, per l'aerazione interna, i diodi FCH08A10 e FRH08A10, 4 condensatori da 8200µF 80V, trasformatore Bando da 45+45V AC, e le protezioni realizzate sullo schema di CHF e modificate per adattarle alla tensione AC di 45V. La particolarità di questo finale da 50W per canale, è che è alimentato, almeno nella parte piloti e finali, a + - 65V DC, mentre gli ingressi, vengono alimentati da + - 26V DC. |
|
  |
  |

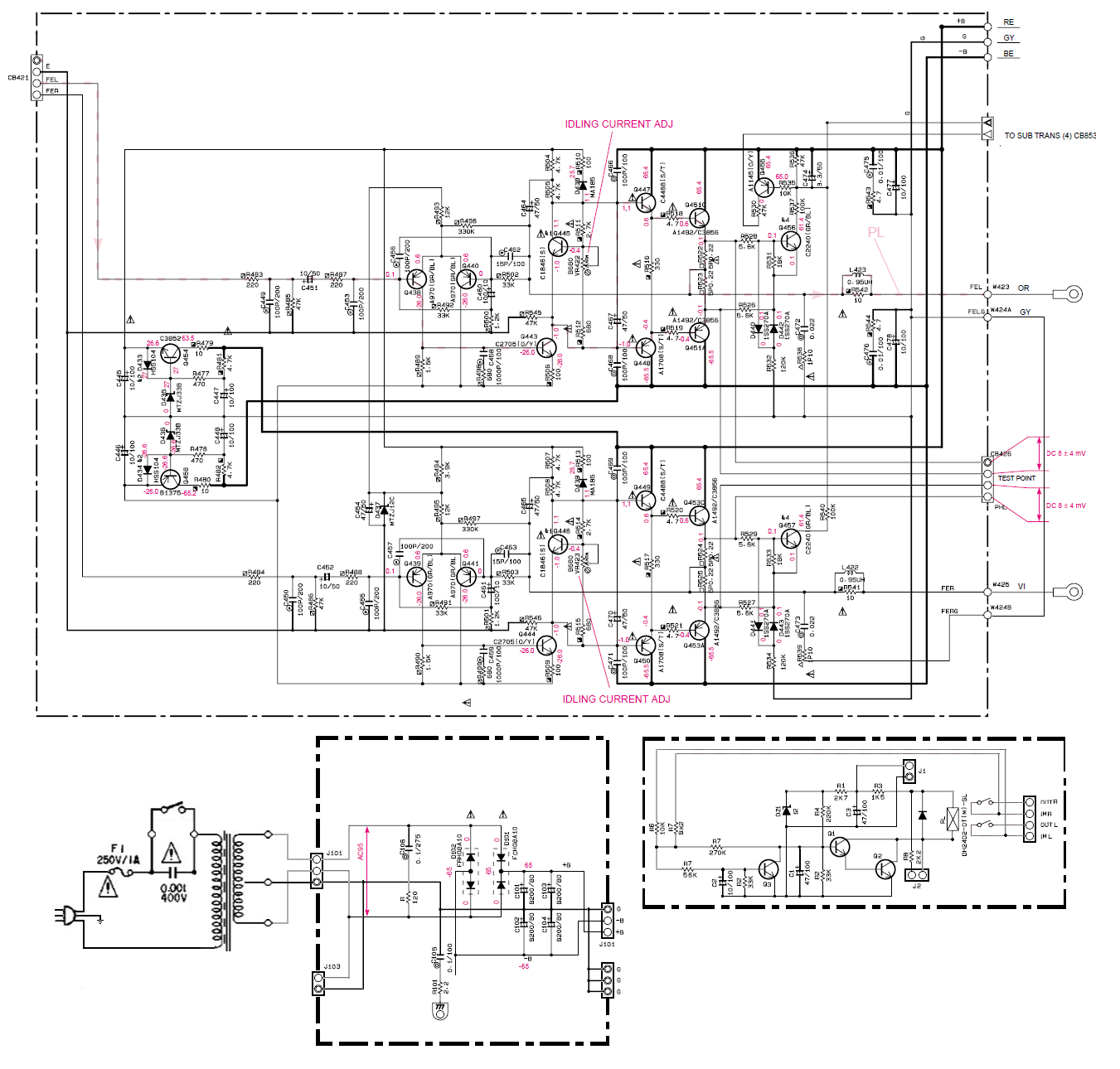

Schema elettrico finale (pdf):  Alimentatore e Protezioni (pdf):  Schema totale (png) |
|
|
|
|
